Библиотека Revit и аэродинамические графики

Производитель: «Нормал Вент».

Публичные технические материалы вентиляционного оборудования для проектировщиков: семейства Autodesk Revit (.rfa), сопровождающие таблицы типоразмеров (.txt) и аэродинамические графики вентиляторов FB, FF, FP и FBP.

Библиотека Autodesk Revit

Для круглой установки и прямоугольной секции доступны семейство .rfa и одноимённая таблица типоразмеров .txt. Скачайте оба файла в одну папку, сохранив их имена. Гибкая вставка и воздушный клапан доступны отдельными семействами .rfa.

Круглая канальная вентиляционная установка: семейство Revit (.rfa), таблица типоразмеров (.txt).
Прямоугольная канальная секция: семейство Revit (.rfa), таблица типоразмеров (.txt).
Вставка гибкая G.1: семейство Revit (.rfa).
Клапан воздушный V.1: семейство Revit (.rfa).

Аэродинамические графики вентиляторов

На графиках показана зависимость статического давления вентилятора (Па) от расхода воздуха (м³/ч). Обозначения моделей ниже переписаны из легенд исходных изображений.

Вентиляторы FB / FF

Аэродинамические характеристики вентиляторов FB и FF: расход воздуха, м³/ч; статическое давление при 20 °C, Па. — FB / FF. Горизонтальная ось — расход воздуха, м³/ч; вертикальная ось — статическое давление вентилятора при 20 °C, Па. Исходное название изображения: «Аэродинамические и звуковые характеристики вентиляторов FB FF».

40-20 /FB(I).E22A.2E
50-25, 50-30 /FB(I).E28.2E
60-30 /FF(I).E28.4E
60-30 /FF(I).E28.4D
60-35 /FF(I).E31.4D
70-40 /FF(I).E35.4D
80-50 /FF(I).E40.4D

Вентиляторы FP

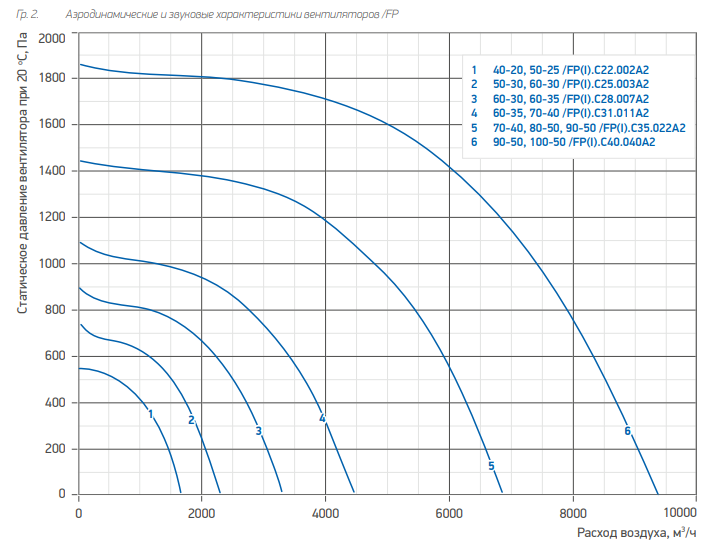

Аэродинамические характеристики вентиляторов FP: расход воздуха, м³/ч; статическое давление при 20 °C, Па. — FP. Горизонтальная ось — расход воздуха, м³/ч; вертикальная ось — статическое давление вентилятора при 20 °C, Па. Исходное название изображения: «Аэродинамические и звуковые характеристики вентиляторов FP».

40-20, 50-25 /FP(I).C22.002A2
50-30, 60-30 /FP(I).C25.003A2
60-30, 60-35 /FP(I).C28.007A2
60-35, 70-40 /FP(I).C31.011A2
70-40, 80-50, 90-50 /FP(I).C35.022A2
90-50, 100-50 /FP(I).C40.040A2

Вентиляторы FBP

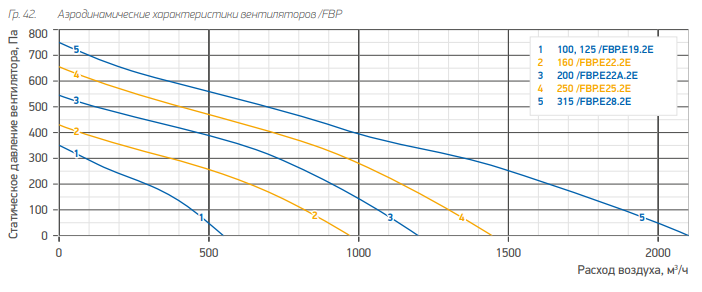

Аэродинамические характеристики вентиляторов FBP: расход воздуха, м³/ч; статическое давление, Па. — FBP. Горизонтальная ось — расход воздуха, м³/ч; вертикальная ось — статическое давление вентилятора, Па.

100, 125 /FBP.E19.2E
160 /FBP.E22.2E
200 /FBP.E22A.2E
250 /FBP.E25.2E
315 /FBP.E28.2E
