Рекуператоры пластинчатые
- О продукте
- Размеры
- Технические хар-ки
- Проектирование
Условные обозначение
- Серия оборудования.
- Типоразмер.
- Рекуператор пластинчатый канальный.
Конструкция
Поверхность теплообмена пластинчатых рекуператоров типа /RX.С представляет собой набор специально спрофилированных алюминиевых пластин толщиной 0,2 мм с расстоянием от 5 до 9 мм между ними, обеспечивающих высокоэффективную теплопередачу. Движение воздуха в рекуператоре — перекрестное.
Корпус рекуператора изготавливается из оцинкованного стального листа и оснащается присоединительными фланцами для установки в системах вентиляции и кондиционирования воздуха.

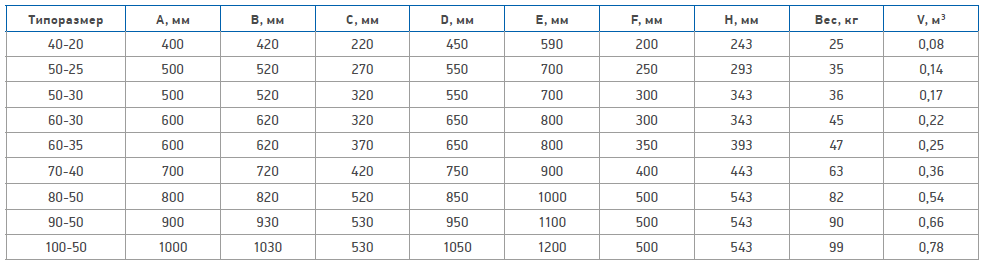

Габаритно-весовые характеристики пластинчатых рекуператоров /RX.C

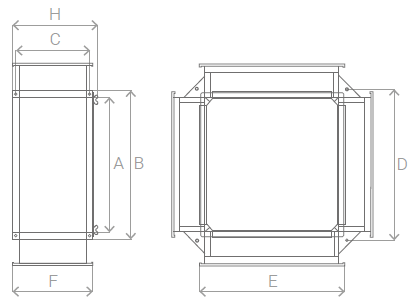

Габаритные размеры пластинчатых рекуператоров /RX.C
Пластинчатые рекуператоры устанавливаются только в подвесном горизонтальном положении. Во избежание засорения поверхности теплообмена и, как следствие, снижения КПД и увеличения сопротивления необходимо перед входом в реку- ператор установить фильтрующие элементы — как в приточной, так и вытяжной части системы вентиляции.
Обрабатываемый воздух не должен содержать липких и волокнистых материалов, взрывоопасных газовых смесей и агрессивных веществ. Содержание пыли и других твердых примесей не должно превышать 0,1 г/м3.
Преимущества пластинчатых рекуператоров:
- эффективность до 75%;
- пластинчатый теплообменник не имеет подвижных частей;
- в рекуператоре отсутствуют
Технические характеристики
Основными характеристиками пластинчатых рекуператоров является эффективность (КПД), а также сопротивление в системе воздуховодов. Тепловой КПД определяется по приведенной формуле:
где Tu — температура наружного воздуха; Tf — температура удаляемого воздуха (до рекуперации); Ti — температура приточного воздуха (после рекуперации).
Для подбора канального пластинчатого рекуператора требуется:
- воздухопроизводительность;
- температура и влажность приточного воздуха;
- температура и влажность вытяжного воздуха.
Элементы системы автоматики:
-
Датчик температуры канальный за рекуператором
/DA.CP или датчик перепада давления /DP.R_.
