LM ERDE PRO TOP

Кондиционеры крышные бесканальные LM ERDE PRO TOP — это передовая линия приточно-вытяжных рекуперативных установок наружного исполнения, предназначенных для монтажа на крышах зданий.
Крышные бесканальные кондиционеры являются инновационным продуктом на рынке вентиляционного оборудования. Для создания этой серии были использованы современные технологии, новейшие конструкторские решения и многолетний опыт, что позволило получить целый комплекс преимуществ.

Вихревой регулируемый воздухораспределитель в зависимости от режима работы может изменять форму воздушной струи.

Режим обогрева

Температура подаваемого воздуха выше температуры воздуха в помещении. Следовательно, воздух, распределившись, поднимается вверх. Чем больше разница температур приточного воздуха и воздуха в помещении, тем менее закрученной должна быть, чтобы обеспечить оптимальную дальность действия и подачу воздуха непосредственно в рабочую зону

Изотермический режим

Температура подаваемого воздуха равна температуре воздуха в помещении.

Режим охлаждения

Температура подаваемого воздуха ниже температуры воздуха в помещении. Воздух распределяется в горизонтальном направлении параллельно потолку. Распределившись, воздух опускается вниз – в рабочую зону, не создавая ощущения сквозняков.

  • Область применения
  • Габаритно-весовые характеристики
  • Чертеж и спецификация

Предназначены для эксплуатации на крупных объектах с большими открытыми пространствами и высокими потолками – производственные помещения, склады, торговые центры, стадионы и т.д. Агрегаты монтируются в кровлю здания и осуществляют подготовку приточного воздуха и его раздачу непосредственно в рабочую зону, а также удаление вытяжного воздуха с возможностью частичной или полной рециркуляции.

  • Сдвоенные вентиляторы со «свободным» колесом обеспечивают минимальные энергопотребление и шум, а также резервирование 50% за счет параллельной независимой работы двух вентиляторов.
  • Встроенный пластинчатый рекуператор обеспечивает утилизацию тепла вытяжного воздуха.
  • Регулируемый вихревой диффузор позволяет обеспечить оптимальную структуру воздушного потока в зависимости от температуры подаваемого воздуха и требуемого проектного решения.
  • Подогреваемые воздушные клапаны (опция) позволяют осуществлять пуск и эксплуатацию агрегата при температуре наружного воздуха до -40 oС (без данной опции до -25 oС).

Режимы работы:

  1. приток и вытяжка, без рециркуляции;
  2. независимые приток или вытяжка;
  3. приток и вытяжка, с частичной рециркуляцией;
  4. рециркуляция 100%.

Габаритные размеры внешнего модуля* установок LuftMeer PRO TOP

ТипоразмерW, ммL, ммH, мм
30140023002100
60140023002100
90170026002400
120200026002400
150200029002700

* Внешние размеры корпуса, без козырьков на всасе / выхлопе

Габаритные размеры внутреннего модуля* установок LM PRO TOP

Типоразмер W, мм L, мм H, мм
309009002400
609009002400
90110011002400
120130013002400
150130013002400

* Внешние размеры корпуса, без сопла, при установке всех опций.

Технические характеристики вентсекции

ТипоразмерПотокВентиляторКол-воМощность, кВтПитаниеТок, А
30ПритокFEC.E3511,13~380-4801,7
ВытяжкаFEC.E3511,13~380-4801,7
60ПритокFEC.35 x 221,13~380-4801,7
ВытяжкаFEC.35 x 221,13~380-4801,7
90ПритокFEC.35A x 222,683~380-4804,1
ВытяжкаFEC.35A x 222,683~380-4804,1
120ПритокFEC.E50 x 223,453~380-4805,3
ВытяжкаFEC.E50 x 223,453~380-4805,3
150ПритокFEC.E50 x 223,453~380-4805,3
ВытяжкаFEC.E50 x 223,453~380-4805,3

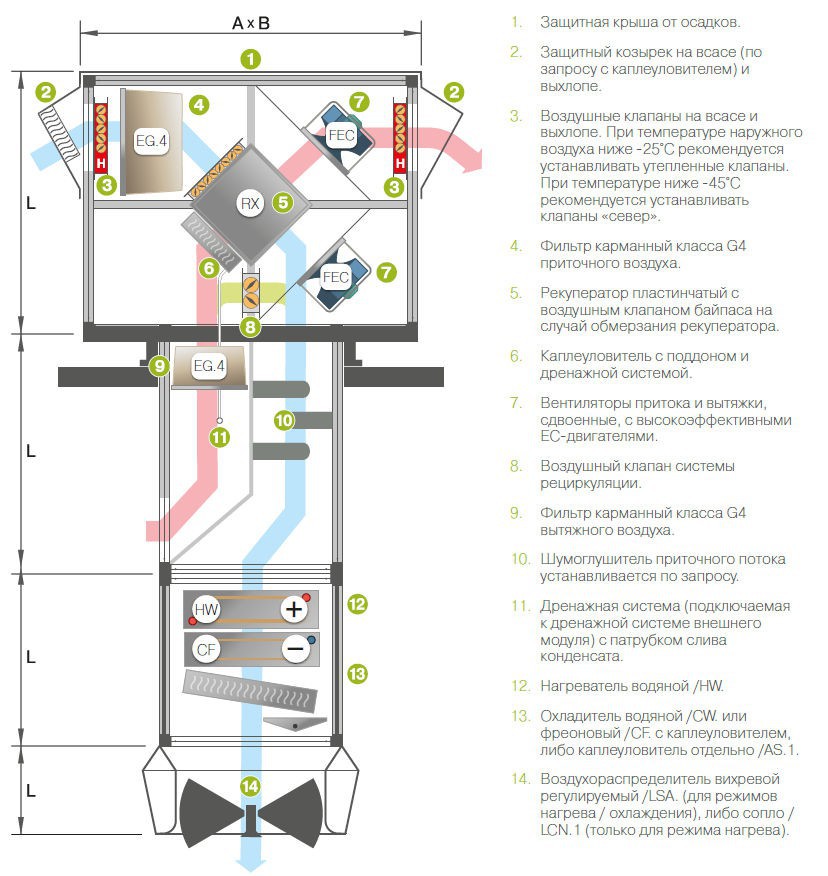

Элементы внутреннего блока и климатического блока являются опциями. Состав данных блоков необходимо подбирать в зависимости от условий эксплуатации. Состав наружного блока изменять нельзя.

  • В состав внешнего модуля /OAT.E1 входят устройства с 1 по 8.
  • В состав внутреннего модуля без шумоглушителя /OAT.I1 входят устройства 9, 11.
  • В состав внутреннего модуля с шумоглушителем /OAT.I2 входят устройства 9, 10, 11.
