Нагреватель водяной
Водяные нагреватели для круглых каналов предназначены для нагрева приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий.
Имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции.
- О продукте
- Размеры
- Технические хар-ки
- Проектирование
Условные обозначение
- Серия оборудования.
- Типоразмер.
- Водяной нагреватель.
- Рядность теплообменника.
Конструкция
Корпус канального нагревателя выполнен из оцинкованной стали. Теплообменная поверхность образована рядами медных трубок, гофрированными пластинами из алюминиевой фольги. Применяемые материалы обеспечивают высокую эффективность, надежность и долговечность работы канальных нагревателей.
Для улучшения процесса передачи теплоты трубки расположены в шахматном порядке. Коллекторы нагревателя выполнены из стальных или медных труб. Собирающие коллекторы нагревателей имеют патрубки для подключения к источнику теплоснабжения. Диаметр патрубков G1. У каждого коллектора нагревателя в верхней и нижней части есть специальные резьбовые отверстия, которые при поставке заглушены резьбовыми пробками. Данные отверстия используются для сервисных работ (слив воды, выпуск воздуха), а также монтажа резьбовых погружных температурных датчиков для контроля температуры теплоносителя.
Область применения
- Максимально допустимая температура теплоносителя 130°С при максимальном давлении 1,6 МПа; 150°С при максимальном давлении 1 МПа.
- Максимальное рабочее давление — 16 бар.

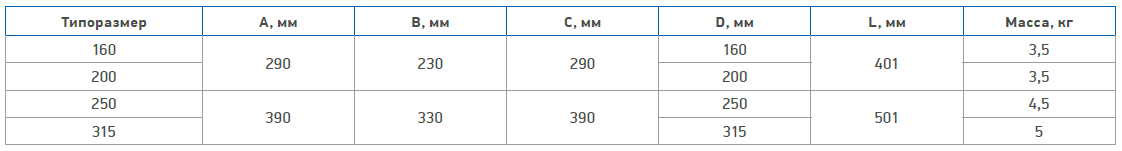

Габаритно-весовые характеристики водяных нагревателей /HW

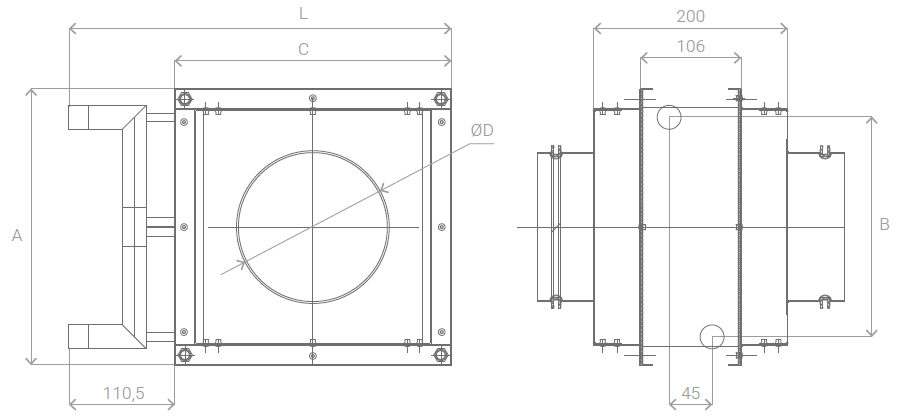

Габаритные размеры водяных нагревателей /HW

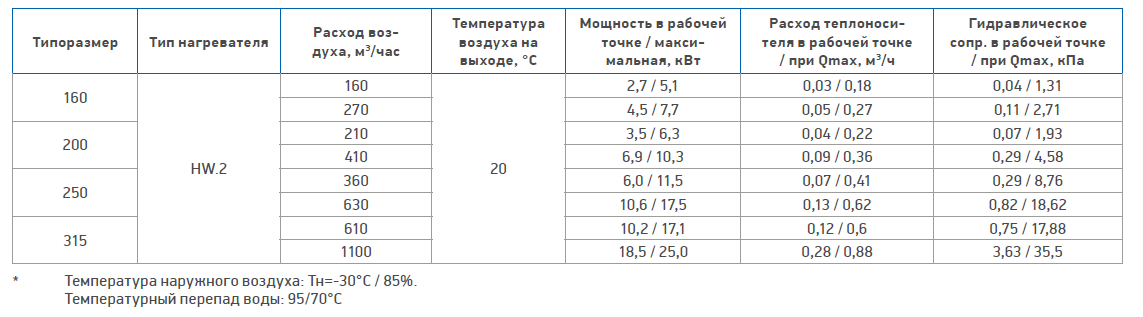

Теплотехнические характеристики двухрядных водяных нагревателей /HW.2

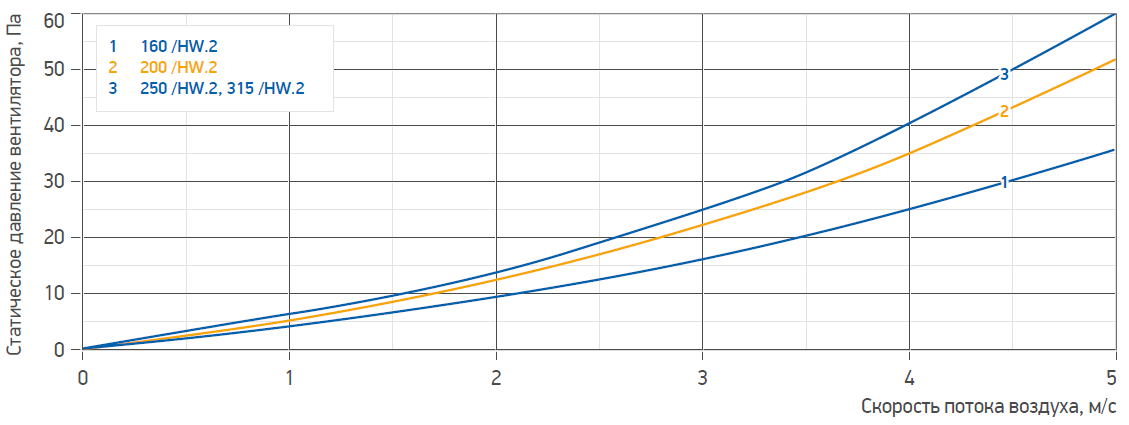

Аэродинамические характеристики водяных нагревателей /HW
Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо перед ним установить воздушный фильтр. Нагреватели следует подключать по принципу противотока: холодный воздух должен встречаться с обратным теплоносителем, а на выходе из нагревателя воздуху передает теплоту прямой, наиболее горячий теплоноситель.
Данный принцип более эффективен, так как наличествует большая среднелогарифмическая разность температур. Например, при противотоке в некоторых ситуациях можно достичь температуры воздуха на выходе больше, чем температура воды на выходе, чего невозможно достичь при прямотоке.
Элементы системы автоматики:
- узел обвязки водяного нагревателя /MUB;
- датчик температуры канальный /DA.CZ или /DA.CP;
- термостат /DA.KD_._KZ;
- датчик температуры обратной воды /DW.NZ или /DW.NP.
