Вентиляторы радиальные

Круглые канальные вентиляторы низкого давления серии FBР применяются для перемещения воздуха и других невзрывоопасных газовых смесей в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений. Возможность монтажа в любом положении обеспечивает удобство и простоту обслуживания. Вентиляторы универсально сочетаются с другими элементами систем канальной вентиляции. Температура перемещаемого воздуха — от -45 °С до +40 °С.

Каталог Сертификаты

О продукте
Размеры
Технические хар-ки
Электрика
Проектирование

Условные обозначение

Серия оборудования.
Типоразмер.
Вентилятор круглый канальный.
Рабочее колесо вентилятора.
2 — число полюсов электродвигателя; E — фазность электродвигателя (E — однофазный).

Конструкция

При изготовлении вентиляторов используются высококачественные материалы и комплектующие, что обеспечивает длительный срок эксплуатации.

Корпус вентиляторов изготовлен из пластика. Крыльчатка вентилятора выполнена из пластика или стали с назад загнутыми лопатками, которая статически и динамически сбалансирована с электродвигателем.

Преимущества

использование рабочего мотор-колеса производства
EBMPAPST (Германия) и ZIEHL-ABEGG*;
высокие показатели по расходу воздуха;
низкий уровень шума;
установка в любом положении;
не требуют обслуживания и надежны в работе;
возможность регулирования скорости;
коррозионностойкий пластиковый корпус.

Модельный ряд

Вентиляторы круглого сечения производятся и поставляются в шести типоразмерах в диапазоне расхода воздуха от 50 до 2000 м³/ч.

Регулирование производительности

Производительность вентиляторов /FBР можно регулировать изменением скорости вращения двигателя с помощью симисторного регулятора /IS.

Двигатели

Вентиляторы серии /FBP комплектуются электродвигателями с внешним ротором (класс защиты двигателя IP44) со встроенными в обмотку термоконтактами для эффективной защиты от перегрева.

В качестве привода вентилятора применяются асинхронные однофазные и трехфазные компактные электрические моторы с внешним ротором и омическим якорем, с высоким сопротивлением. Высококачественные, в защищенном корпусе, самосмазывающиеся шарикоподшипники мотора, позволяют вентиляторам достичь рабочего ресурса более 40 000 часов без профилактики.

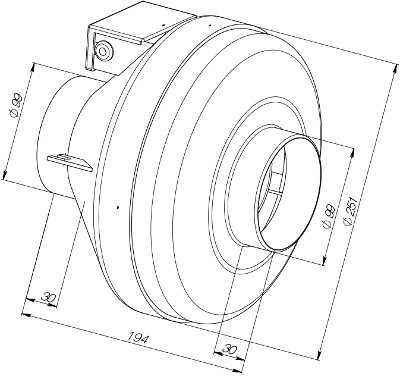

Вентилятор 100 /FBP.E19.2E

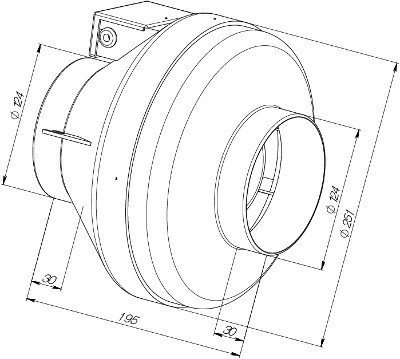

Вентилятор 125 /FBP.E19.2E

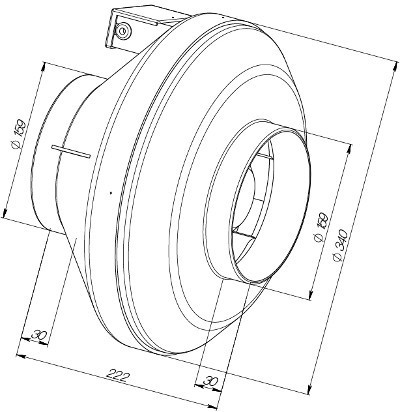

Вентилятор 160 /FBP.E22.2E

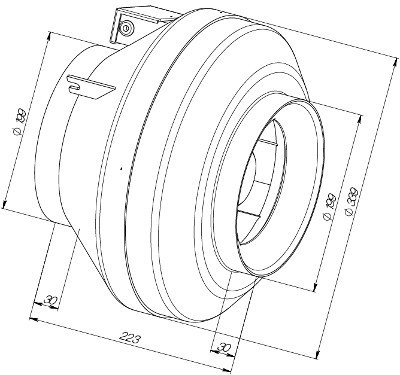

Вентилятор 200 /FBP.E22A.2E

Вентилятор 250 /FBP.E25.2E

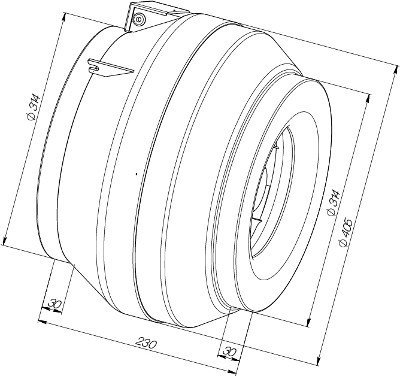

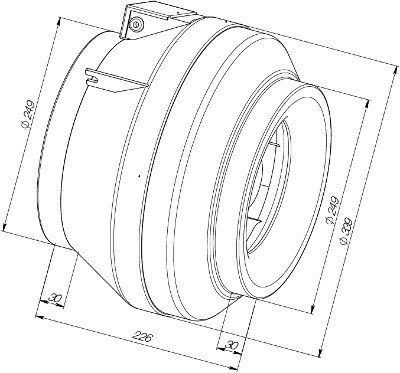

Вентилятор 315 /FBP.E28.2E

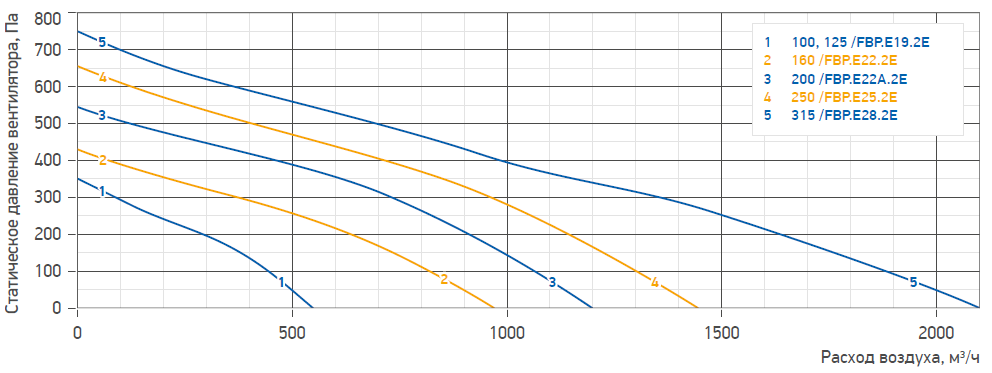

Аэродинамические характеристики вентиляторов /FBP

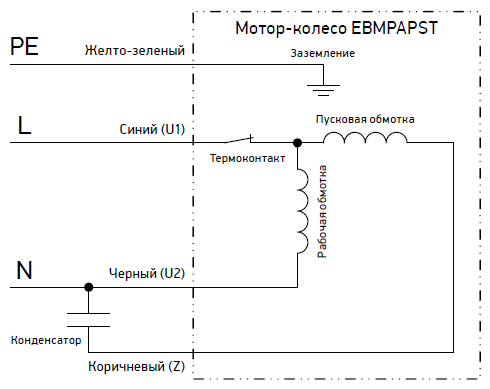

Принципиальная схема подключения вентиляторов /FBP с мотор-колесом EBMPAPST

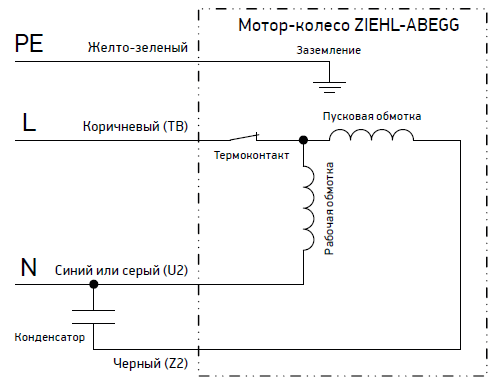

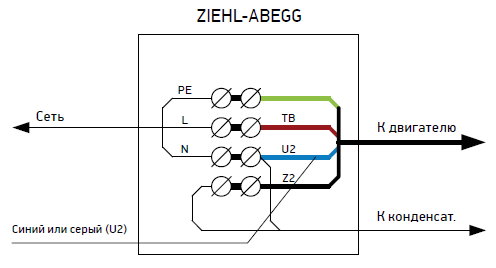

Принципиальная схема подключения вентиляторов /FBP с мотор-колесом ZIEHL-ABEGG

Круглые канальные вентиляторы /FBР устанавливаются в любом положении непосредственно в сеть воздуховодов в соответствии с направлением движения потока воздуха. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.

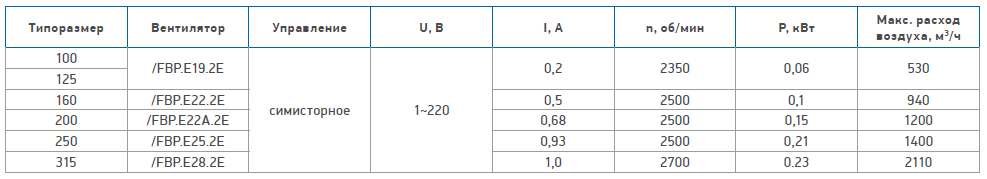

Электрические характеристики вентиляторов /FBP

Монтажная схема подключения вентиляторов /FBP с мотор-колесом EBMPAPST

Монтажная схема подключения вентиляторов /FBP с мотор-колесом ZIEHL-ABEGG

Элементы системы автоматики:

симисторный регулятор /IS.
силовой модуль S0М.
